MySQL Workbench

Wat bij het database ontwerp hand in hand gaat is het gebruik van de tooling, deze helpt je bij het ontwerp van de database. Deze tool die je gaat gebruiken is MySQL Workbench.

Installeren

MySQL Workbench is een tool dat je moet installeren op je computer. Het tool is gratis en beschikbaar voor Windows, Mac en Linux.

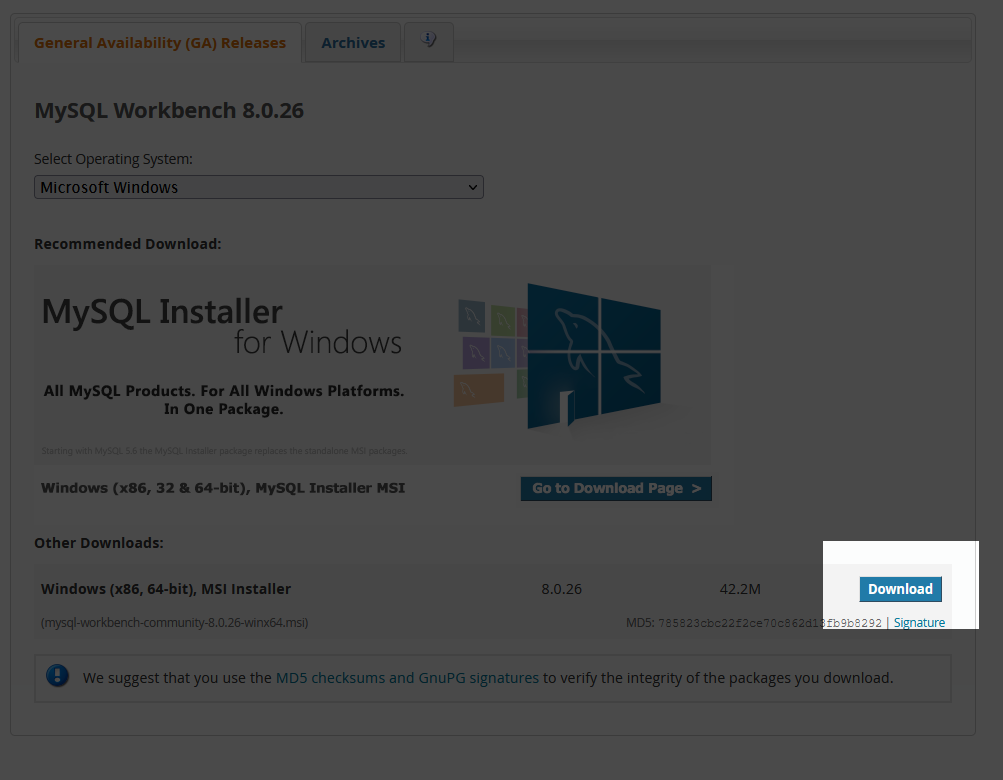

• Download de MySQL Workbench Installer op de website van MySQL: https://dev.mysql.com/downloads/workbench/ (Kies het juiste besturingssysteem en klik op de ‘Download’-knop, klik wel op de juiste, je wilt niet naar de Download pagina van de MySQL Installer, zie foto hieronder)

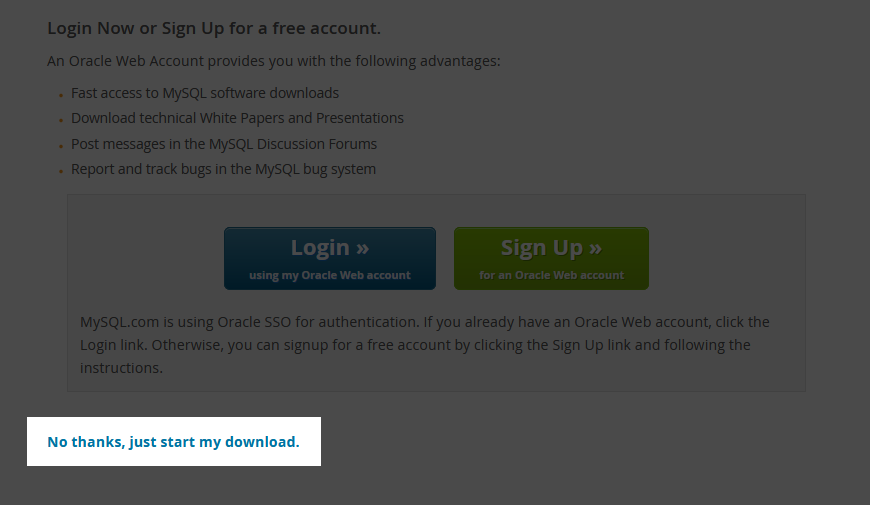

• Je hoeft geen Oracle-account aan te maken als je klikt op “No thanks, just start my download”:
• Volg nu de stappen tijdens het installatieproces om de tool te installeren.

Instellingen

Om MySQL Workbench goed te kunnen gebruiken is het belangrijk dat je wat instellingen aanpast.

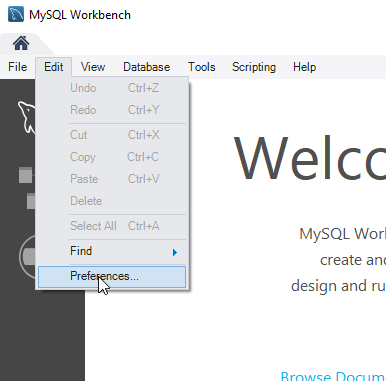

Wanneer je de tool geopend hebt kies je voor ‘Edit’ en vervolgens voor ‘Preferences’.

Vervolgens onder de instellingen van ‘Modeling’ > ‘Diagram’ verander je het volgende:

• Vink ‘Show Column Flag’ aan.
• Vink ‘Show Captions’ aan.

Verbinden met de database

Nu MySQL Workbench geïnstalleerd is en je een database server hebt draaien kunnen we deze twee aan elkaar koppelen.

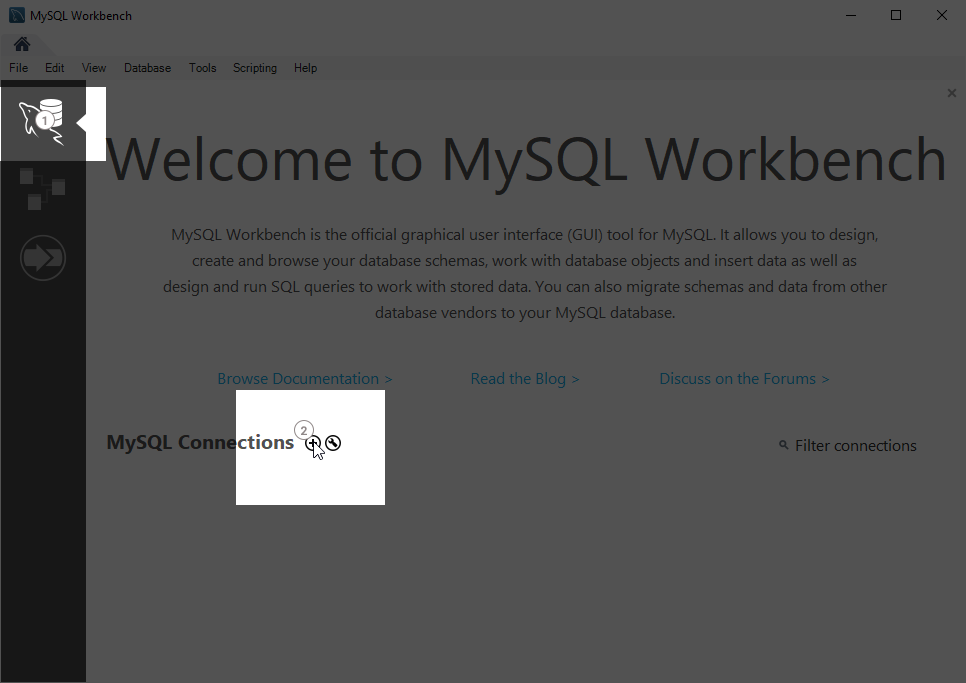

Als je MySQL Workbench nog niet geopend hebt is dit het moment om dat wel te doen. Klik vervolgens door naar jouw MySQL Connections d.m.v. de knop (1) met het plaatje van een dolfijn en database.

Omdat we nog niet eerder een verbinding geconfigureerd hebben drukken we op het ‘+’-knopje (2) om een nieuwe server toe te voegen.

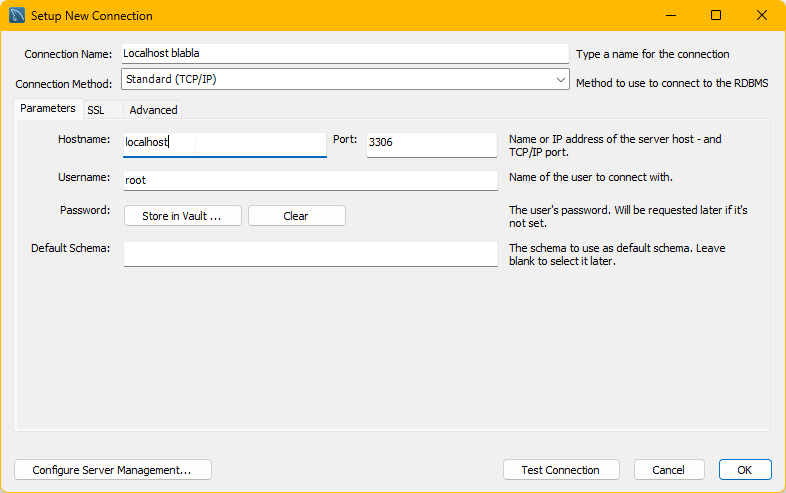

In het daarop volgende venster is het belangrijk dat je de juiste gegevens invult:

Field	Value
Connection Name	[Mag je zelf kiezen]
Hostname	localhost of IP-adres/hostname van de database server
Port	3306
Username	root of gebruikersnaam van de database server
Password	[Druk op de knop ‘Store in Vault’, vul hier het MySQL-wachtwoord in.]

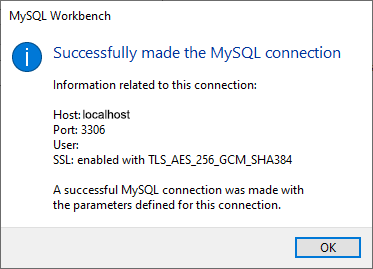

Om zeker te weten of alles correct is ingevuld kan je klikken op de knop ‘Test Connection’:

Ten slotte druk je op ‘OK’ om de server op te slaan in MySQL Workbench.
